Konfigurasi Dynamic Routing OSPF

Assalamualaikum wr.wb ,Salam sejahtera untuk kalian semua.Pada Kesempatan kali ini saya akan mensharing ilmu pengetahuan saya Tentang Konfigurasi dynamic routing OSPF.

Apa Ituh Ospf ?


OSPF(Open Short Path First) Merupakan Sebuah Routing Protokol Berjenis IGP yang hanya dapat berkerja Dalam jaringan Internal Suatu Organisasi Atau Perusahaan.

Oke Langsung ajah Kita Praktekan, Giman sih Dynamic Rouitng Ospf Itu ?Berikut Topologinya.

1.Berikan Ip addres ,netmask,dan nama pada interface Router 1

Router#conf t
Router(config)#hostname R1
R1(config)#int f0/0
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 2

Router#conf t
Router(config)#hostname R2
R2(config)#int f1/0
R2(config-if)#ip add 12.12.12.2 255.255.255.0
R2(config-if)#no sh
R2(config)#int f0/0
R2(config-if)#ip add 23.23.23.1 255.255.255.0
R2(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 3

Router#conf t
Router(config)#hostname R3
R3(config)#int f1/0
R3(config-if)#ip add 23.23.23.2 255.255.255.0
R3(config-if)#no sh
R3(config)#int f2/0
R3(config-if)#ip add 34.34.34.1 255.255.255.0
R3(config-if)#no sh
R3(config)#int f0/0
R3(config-if)#ip add 35.35.35.1 255.255.255.0
R3(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 4

Router#conf t
Router(config)#hostname R4
R4(config)#int f0/0
R4(config-if)#ip add 34.34.34.2 255.255.255.0
R4(config-if)#no sh
R4(config)#int f1/0
R4(config-if)#ip add 45.45.45.1 255.255.255.0
R4(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 5

Router#conf t
Router(config)#hostname R5
R5(config)#int f1/0
R5(config-if)#ip add 35.35.35.2 255.255.255.0
R5(config-if)#no sh
R5(config)#int f0/0
R5(config-if)#ip add 45.45.45.2 255.255.255.0
R5(config-if)#no sh
R5(config)#int f0/0
R5(config-if)#ip add 56.56.56.1 255.255.255.0
R5(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 6

Router#conf t
Router(config)#hostname R6
R6(config)#int f0/0
R6(config-if)#ip add 56.56.56.2 255.255.255.0
R6(config-if)#no sh
R6(config)#int f1/0
R6(config-if)#ip add 67.67.67.1 255.255.255.0
R6(config-if)#no sh

*Kemudian anda juga berikan Ip addres,netmask,dan nama pada interface Router 7

Router#conf t
Router(config)#hostname R7
R7(config)#int f1/0
R7(config-if)#ip add 67.67.67.2 255.255.255.0
R7(config-if)#no sh

2.Setelah Ituh Masukkan loopback di masing"Router ,loopback berfungsi sebagai bahan acuan untuk target pengiriman data.

R1#conf t
R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.255
R1(config-if)#ex

R2#conf t
R2(config)#int lo0
R2(config-if)#ip add 2.2.2.2 255.255.255.255
R2(config-if)#ex

R3#conf t
R3(config)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.255
R3(config-if)#ex

R4#conf t
R4(config)#int lo0
R4(config-if)#ip add 4.4.4.4 255.255.255.255
R4(config-if)#ex

R5#conf t
R5(config)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.255
R5(config-if)#ex

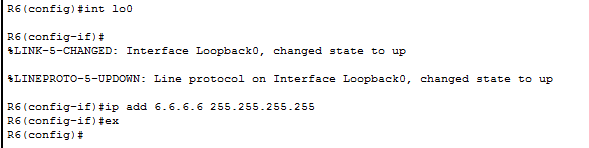

R6#conf t
R6(config)#int lo0
R6(config-if)#ip add 6.6.6.6 255.255.255.255
R6(config-if)#ex

R7#conf t
R7(config)#int lo0
R7(config-if)#ip add 7.7.7.7 255.255.255.255
R7(config-if)#ex

3.Kemudian Kita mulai lakukan Routing OSPF nya .Disini kita akan mengenalkan network Dynamic Routing OSPF.

R1(config)#router ospf 5
R1(config-router)#net 12.12.12.0 0.0.0.255 area 1
R1(config-router)#net 1.1.1.1 0.0.0.0 area 1

R2(config)#router ospf 5
R2(config-router)#net 12.12.12.0 0.0.0.255 area 1
R2(config-router)#net 23.23.23.0 0.0.0.255 area 0
R2(config-router)#net 2.2.2.2 0.0.0.0 area 0

R3(config)#router ospf 5
R3(config-router)#net 23.23.23.0 0.0.0.255 area 0
R3(config-router)#net 34.34.34.0 0.0.0.255 area 0
R3(config-router)#net 35.35.35.0 0.0.0.255 area 0
R3(config-router)#net 3.3.3.3 0.0.0.0 area 0

R4(config)#router ospf 5
R4(config-router)#net 34.34.34.0 0.0.0.255 area 0
R4(config-router)#net 35.35.35.0 0.0.0.255 area 0
R4(config-router)#net 4.4.4.4 0.0.0.0 area 0

R5(config)#router ospf 5
R5(config-router)#net 35.35.35.0 0.0.0.255 area 0
R5(config-router)#net 45.45.45.0 0.0.0.255 area 0
R5(config-router)#net 56.56.56.0 0.0.0.255 area 0
R5(config-router)#net 5.5.5.5 0.0.0.0 area 0

R6(config)#router ospf 5
R6(config-router)#net 56.56.56.0 0.0.0.255 area 0
R6(config-router)#net 67.67.67.0 0.0.0.255 area 2
R6(config-router)#net 6.6.6.6 0.0.0.0 area 0|

R7(config)#router ospf 5
R7(config-router)#net 67.67.67.0 0.0.0.255 area 2
R7(config-router)#net 7.7.7.7 0.0.0.0 area 0

4.Dan ini lah bagian akhir nya Kita ping pada setiap router nya.
